| Поколение ЭОП |
2+ |
| Визуальное увеличение |
4 крата |
| Диаметр объектива |
60 мм |
| Поле зрения |
11 градусов |
| Удаление выходного зрачка |
50 мм |
| Разрешение |
45 линий/мм |
| Дальность обнаружения |
1000 м |
| Предел перефокусировки окуляра |
+/-3.5 диоптрии |
| Минимальная дистанция фокусировки |
8 м |
| Батарея |
1xAA / 1xCR123 |
| Рабочее напряжение |
1.5 (AA) В / 3 (CR123) В |
| Время работы |
(с ИК / без ИК) - 5 часов (AA); 8 часов (CR123) / 15 часов (AA); 24 часов (CR123) |
| Класс влагозащищенности |
IPX6 |
| Размеры |
320x95x103 мм |
| Масса |
1 кг |
ОСОБЕННОСТИ ПРИЦЕЛА «PHANTOM»
* Класс герметичности IPX 6 (водонепроницаемый); оптический тракт - газонаполненный
* Допускается применение особо - мощных патронов, с дульной энергией до 6000 Дж. (.375 H&H,.416 Rigby,.416 Rem. Magnum)
* Максимальная дистанция прицельной стрельбы до 1000 м
* ЭОП поколения (2+) - прибор эффективен практически в любых условиях естественной ночной освещенности, в том числе и при ее крайне низких уровнях (10-4 лк - ночное небо в облаках)
* Высокое разрешение и качество изображения по всему полю экрана ЭОП
* Защита ЭОП от превышения общего уровня освещенности
* Высококачественная светосильная оптика с оптимальным 3х и 4х увеличением
* Минимальная дистанция наблюдения 5м
* Пять конфигураций красной прицельной метки (для прицелов с ЭОП типа ЭПМ66Г - три конфигурации): возможность выбора и моментального переключения
* Плавная регулировка яркости метки
* Выбор креплений, позволяющих установить прицел практически на любой тип охотничьего оружия
* Стабилизированный блок питания: оптимизированное энергопотребление, отсутствие смещения точки прицеливания при постепенном разряде батареи (и при понижении температуры воздуха)
* Автономная работа прибора на одной батарее типа AA (1,5 В) или типа СR 123 (3 B) (Допускается применение аккумуляторной батареи 1,2В, эквивалентной батарее типа АА)
* Вертикальное расположение батареи - надежность энергоснабжения при стрельбе
* Индикация разряда батареи: предупредительное мигание прицельной метки за 15 - 30 мин. до автоматического выключения прибора
* Эргономичный дизайн - управление прицелом расположено сверху
* Фокусируемая легкосъемная ИК-подсветка
* Дистанционный пульт управления с разъемом повышенной надежности
* Дополнительная боковая планка Weaver
* Нетеряющаяся крышка объектива
* Кнопка моментального включения
* Возможность фото- и видеосъемки
* Малый вес и высокая прочность - в конструкции широко применен углепластик и другие типы современных инженерных пластмасс
|

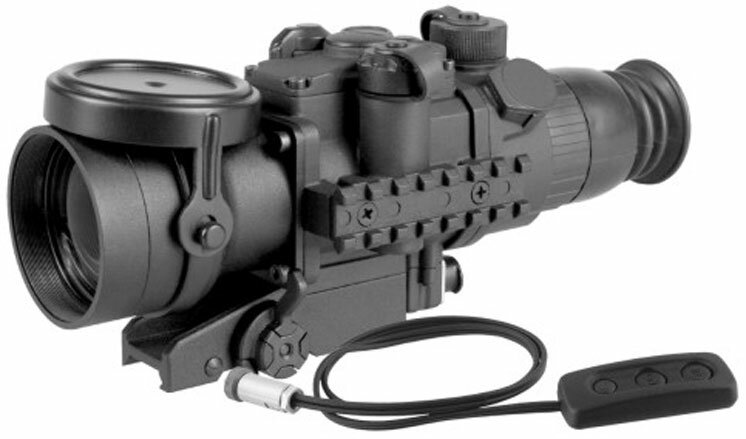

Прицел ночного видения 2+ Phantom является сложным электронно-оптическим изделием c применением передовых технологий.
Мы настоятельно рекомендуем Вам внимательно изучить инструкцию прежде, чем включить прицел.
Несоблюдение рекомендаций и указаний, изложенных в инструкции по использованию, может стать причиной быстрого или даже мгновенного выхода прибора из строя, с одновременной утратой права на гарантийный ремонт!
ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ
Прицел ночного видения «Phantom» предназначен для наблюдений и ведения прицельной стрельбы в сумеречное и ночное время. Это пассивный прибор, в реальных условиях применения уверенно работающий без искусственных источников света. Однако, в условиях полной темноты (отсутствие света звезд и луны), возможность применения встроенной ИК-подсветки не исключается. Ваш прицел «Phantom» - универсальный прибор ночного видения, идеально подходит для различных сфер профессионального и любительского применения, включая:
* Ночное наблюдение и ночную охоту
* Охрану и безопасность
* Поисково-спасательные работы
|
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ
Прицел ночного видения «Phantom» предназначен для длительного использования. Для того, чтобы обеспечить долговечность и полную работоспособность прибора, необходимо придерживаться следующих рекомендаций:
* Не включайте прицел с открытой крышкой объектива при освещенности более 1 люкс (глубокие сумерки), не направляйте на яркие источники света! Дневной свет, автомобильная фара, солнце или такой источник света как сварка или горящий костер, может значительно снизить эффективность работы прицела и его ресурс.
* Некоторые примеры типовых освещенностей, люкс:
|
| условия |
естественная освещенность на местности |
| луны нет, облачно |
10-4 (0.0001) |
| звездное небо, луны нет, ясно |
10-3 (0.001) |
| 1/4 луны, ясно |
0,05 |
| полная луна, ясно |
0,38≈0.4 |
| глубокие сумерки |
1,0 |
| сумерки |
10 |
| пасмурный день |
500 |
* При использовании прицела в условиях повышенной освещенности (раннее утреннее или позднее вечернее время), нельзя оставлять включенный прицел с открытой крышкой в неподвижном состоянии более 30 мин.
* При наблюдении статических ярких объектов это может привести к выгоранию люминофора ЭОП и появлению в поле зрения темных пятен.
* Храните прицел с надетой на объектив светозащитной крышкой и в чехле.
* Не забудьте выключить прибор после использования!
* Прицел имеет повышенную степень защиты от попадания влаги IPX6 и может эксплуатироваться при атмосферных осадках любой интенсивности. Прицел не предназначен для погружения в воду.
* Ремонтировать и разбирать гарантийный прицел запрещается!
* Наружную чистку оптических деталей производите очень аккуратно и только в случае явной необходимости. Вначале осторожно удалите (смахните или сдуйте) с оптической поверхности пыль и песок, после осуществляйте чистку. Пользуйтесь чистой хлопчатобумажной салфеткой (ватой и деревянной палочкой), специальными средствами для линз с многослойными покрытиями или спиртом. Не лейте жидкость прямо на линзу!
* Прицел может эксплуатироваться в широком диапазоне температур - от минус 30°С до плюс 40°С. Однако, если прицел внесен с холода в теплое помещение, изображение может быть несколько мутным в связи с образованием конденсата.
* Если Вам не удалось легко и надежно (без люфта, строго вдоль линии ствола) установить прицел на ружье или у Вас имеются сомнения в правильности крепежа - обязательно обратитесь в специализированную оружейную мастерскую. Стрельба с неправильно установленным прицелом снижает точность попадания в цель!
* Для обеспечения безотказности работы, предупреждения и устранения причин, вызывающих преждевременный износ или выход из строя узлов и деталей, необходимо своевременно проводить технический осмотр и обслуживание прицела.
УСТАНОВКА БАТАРЕЙ

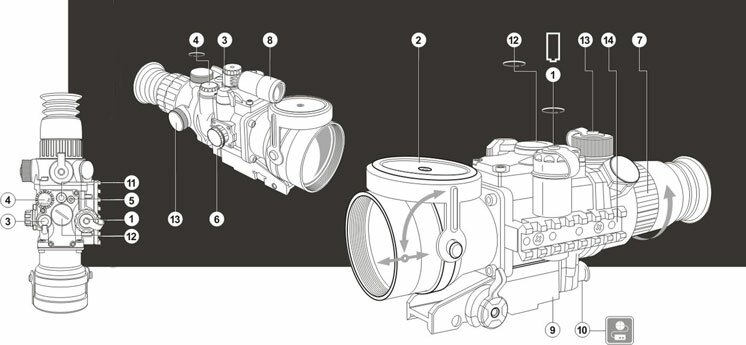

Отвинтите против часовой стрелки крышку батарейного отсека (1). Вставьте батарею типа АА (1,5 В) или типа CR 123 (3 В) таким образом, чтобы (+) и (-) соответствовали маркировке на корпусе. Завинтите крышку (1).
ИСПОЛЬЗОВАНИЕ ПРИЦЕЛА
* Установите батареи в соответствии с указаниями раздела "Установка батарей".
* Войдите в темную зону.
* Снимите крышку объектива, сдвинув ее на корпус объектива (2).
* Включите прибор, повернув рукоятку (3) в положение "ON" - начинает светиться зеленый экран ЭОП.

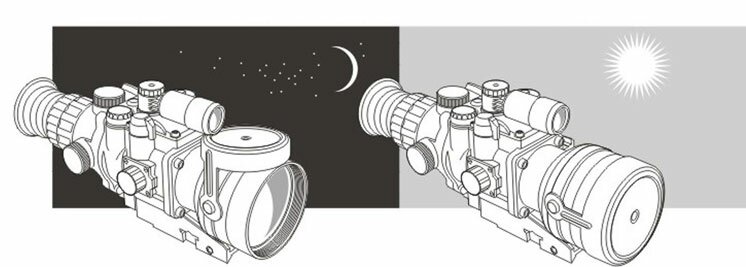

* Вы также можете проверить прицел и в освещенной зоне. Этот режим работы предусмотрен исключительно для проверки работоспособности прибора; крышка (2) должна быть плотно надета на объектив.
* Для регулировки яркости красной прицельной метки поворачивайте ручку (4).
* Для выбора одной из пяти (трех - для ЭОП ЭПМ66Г) конфигураций красной прицельной метки нажимайте кнопку (5).
* Выберите неподвижный объект наблюдения, удаленный на расстоянии 100 м.
* Установите ручку фокусировки объектива (6) напротив метки "100" - об этом будет свидетельствовать повышенное усилие ее фиксации.
* Наблюдайте выбранный объект через прицел; вращайте кольцо фокусировки окуляра (7) до получения максимального качества изображения.
* При необходимости включите ИК-осветитель. Для этого поверните рукоятку (3) в положение "IR".
* Поворачивайте бленду ИК-осветителя (8) до получения необходимой фокусировки ИК светового пятна.
* После данной настройки, независимо от дистанции и других условий, вращать кольцо окуляра (7) не требуется. Настраивайте качество изображения только вращением ручки фокусировки объектива (6) и бленды ИК-осветителя (8).
* По окончании использования выключите прицел, повернув рукоятку (3) в положение "OFF". Закройте крышкой (2) объектив прибора.
* Вы можете установить прицел на оружие с помощью специального кронштейна (9). После первой установки Вашего прицела на оружие, необходимо выполнить рекомендации раздела "Пристрелка прицела к оружию".
* Моментальное включение прицела может выполняться с помощью выносного пульта, подсоединенного к гнезду (10) или кнопки моментального включения (11).
* Для демонтажа ИК-осветителя отвинтите отверткой винт (12).
ПРИСТРЕЛКА ПРИЦЕЛА К ОРУЖИЮ
Пристрелку прицела рекомендуется производить при температуре, близкой к температуре эксплуатации прицела в следующем порядке:
* Установите оружие с прицелом на прицельном станке.
* Убедитесь в отсутствии в поле зрения прицела ярких источников света.
* Установите мишень на пристреливаемую дальность, например, 100 м. Освещенность в районе мишени при пристрелке должна быть не более 1 люкса.
* Снимите крышку объектива, сдвинув ее на корпус объектива (2).
* Включите прицел, установив переключатель (3) в положение ON.
* Наведите оружие на центр мишени по механическому прицелу.
* Настройте прицел согласно рекомендации раздела "Использование прицела".
* Вращая ручку кольца фокусировки объектива (6), добейтесь четкого видения изображения мишени.
* Установите оптимальную яркость прицельной метки регулятором (4).
* Если центр мишени не совпадает с прицельной точкой (центр перекрестия красной прицельной метки), то, предварительно отвернув колпачки на дисках выверки (13), вращением дисков R и UP добейтесь совмещения центра мишени с центром перекрестия прицельной метки.
* Произведите 3-4 контрольных выстрела, тщательно и однообразно прицеливаясь в точку прицеливания.
* Определите кучность стрельбы и положение средней точки попадания (СТП). При отклонении СТП в какую-либо сторону более чем на допустимую величину, вращением диска выверки (по вертикали UP, по горизонту - R), добейтесь совмещения СТП с прицельной точкой. При этом надо иметь в виду, что один щелчок при повороте диска соответствует смещению метки в 20 мм на расстоянии 100 м.
* Проверьте правильность выверки повторной стрельбой.
* Прицел пристрелян на выбранную дистанцию.
|

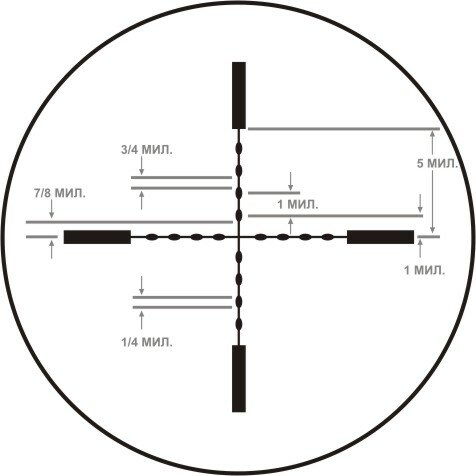

ПРИЦЕЛЬНАЯ МЕТКА MIL-DOT
В Вашем прицеле Phantom установлена прицельная сетка Mil-Dot, которая позволяет определить расстояние до объекта, если известны его размеры.
Использование метки Mil-Dot:
Наблюдая через окуляр прицела, оцените размер объекта, по которому Вы будете определять дистанцию. Для этого совместите один край овальной точки метки Mil-Dot с нижним, верхним либо боковым краем цели таким образом, чтобы цель располагалась вдоль либо поперек перекрестия.
Измерьте объект в милах с помощью сетки Mil-Dot: посчитайте, сколько овальных точек помещается от одного края цели до другого.
Определив количество милов, вычислите дистанцию до объекта по формуле:
Ширина или высота объекта (в метрах) x 1000 = Дистанция (в метрах)
Ширина или высота объекта (в милах)
или
Ширина или высота объекта (в сантиметрах) x 10 = Дистанция (в метрах)
Ширина или высота объекта (в милах)
или
Ширина или высота объекта (в ярдах) x 1000 = Дистанция (в ярдах)
Ширина или высота объекта (в милах)
Пример:
40 см x 10 = 400 = 200 метров
2 мила 2
|
При расчете следует учитывать, что цена одного щелчка прицела составляет:
Для модели Phantom 3x50:
0,527 MOA (угл. минут) ; 0,5519”/100 ярдов ; 1,533см/100м
Для модели Phantom 4x60:
0,4235 MOA ; 0,4435”/100 ярдов ; 1,232см/100м
1 мил = 10 см. на 1000 м. 1 мил = 3,6 дюйма на 100 ярдах или 36 дюймов на 1000 ярдах
1 миллирадиан (1 мил) = 1 тысячная дистанции = 3,4377 MOA
Дополнительную информацию по использованию метки Mil-Dot (таблицы пересчета, калькулятор) можно найти по следующим ссылкам:
http://www.ada.ru/guns/ballistic/MilDot/MilDot_calculator.htm
http://www.ada.ru/guns/ballistic/MilDot/ranging_table.htm
ТЕХНИЧЕСКИЙ ОСМОТР
При техническом осмотре, рекомендуемом перед каждым выездом на охоту, обязательно проверьте:
* Состояние прибора снаружи (трещины, глубокие вмятины и следы коррозии не допускаются).
* Правильность и надежность крепления прицела на оружии (люфты категорически не допускаются).
* Состояние линз объектива, окуляра и ИК-подсветки (трещины, жировые пятна, грязь, капли воды и другие налеты не допускаются).
* Состояние элементов питания и электрических контактов батарейного отсека (батарейка не должна быть разряжена; следы электролита, солей и окисления не допускаются).
* Надежность срабатывания переключателя режимов работы (3), регулятора яркости прицельной метки (4), кнопок выбора метки (5) и мгновенного включения (11).
* Плавность хода ручки фокусировки объектива (6), кольца окуляра (7) и бленды ИК- подсветки (8).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание проводится не реже двух раз в год и заключается в выполнении изложенных ниже пунктов:
* Очистите наружные поверхности металлических и пластмассовых деталей от пыли, грязи и влаги; протрите их хлопчатобумажной салфеткой, слегка смоченной оружейным маслом или вазелином.
* Почистите электрические контакты батарейного отсека, пользуясь любым нежирным органическим растворителем.
* Осмотрите линзы окуляра, объектива и ИК-подсветки; осторожно смахните пыль и песок, если необходимо, почистите их наружные поверхности.
ИСПОЛЬЗОВАНИЕ ФОТОАДАПТЕРА
Через прицел с креплением Weaver возможна фото- и видеосъемка. Для этого приобретите фотоадаптер к цифровому фотоаппарату (#29023). Установите прицел на поставляемую планку Weaver, далее пользуйтесь инструкцией для фотоадаптера к цифровому фотоаппарату.
ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНОЙ ПЛАНКИ WEAVER
Прицел имеет дополнительную планку Weaver (14), установленную на его корпусе слева.
С помощью планки Вы можете установить дополнительно следующие приборы:
* Инфракрасный фонарь «Yukon» с креплением (#29072);
* Направленный микрофон «Yukon» с адаптером для NVRS (#27022);
* Лазерный целеуказатель «Yukon» (#27012).
ХРАНЕНИЕ
Храните прибор всегда только в чехле, в сухом, хорошо вентилируемом помещении. При длительном хранении обязательно извлеките батарею питания.
|
|
)
