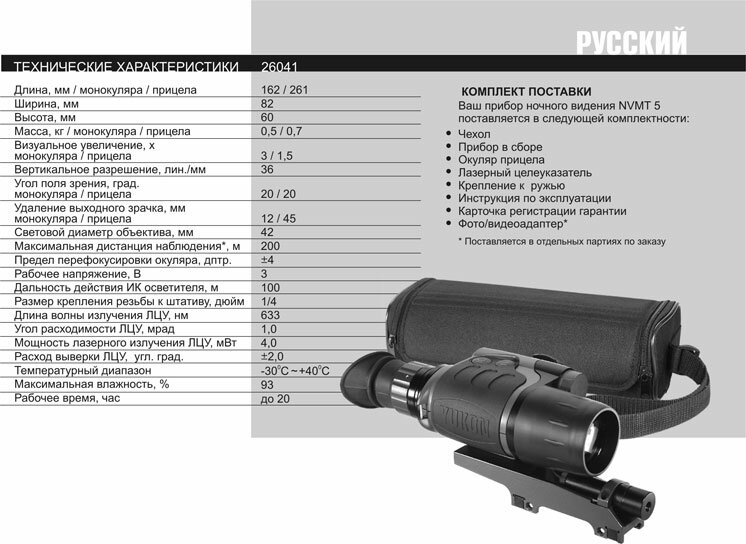

* - Максимальное расстояние, на котором может быть опознана человеческая фигура при идеальных условиях; идеальные условия (нет тумана, пыли и т.д.) при освещении 1/4 луны (5x10-2 люкс минимум).
ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ
Прибор NVMT 5 - это прибор, совмещающий в себе ночной монокуляр и прицел одновременно. В качестве прицельной метки в приборе используется точка лазерного целеуказателя. Лазерный целеуказатель, установленный на креплении или непосредственно на ружье, может использоваться самостоятельно в дневное время. Ночной монокуляр имеет высокую светосилу и большое увеличение. Сменив на нем окуляр и закрепив прибор на креплении, входящем в состав комплекта, Вы можете использовать его в качестве прицела в ночное время. Универсальность комплекта позволяет использовать в различных условиях для различных целей.
Ваш прибор NVMT 5 идеален для профессионального и любительского применения, включая
:
· Наблюдение в естественной обстановке
· Поиск и спасение
· Ночная охота и рыбалка
· Ночная фото и видео съемка
· Ремонт и обслуживание оборудования
|
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ
Ваш прибор ночного видения NVMT 5 предназначен для длительного использования. Чтобы обеспечить максимальную работоспособность в течение данного срока, необходимо придерживаться следующих правил:
· Никогда не направляйте NVMT 5 на источник света более 1люкса на длительный период. Интенсивный источник света, такой, как автомобильные фары, может вывести из строя прибор на длительный срок. Любое такое повреждение может также аннулировать гарантию.
· Ваш NVMT 5 автономен. Не вскрывайте корпус прибора, а также не пытайтесь ремонтировать прибор. Если возникает такая необходимость, верните прибор на замену или для ремонта.
· Всегда храните NVMT 5 в сухом, теплом, хорошо вентилируемом помещении.
· Прибор храните вдали от вентиляционных шахт и нагревательных приборов.
· Защищайте NVMT 5 от прямых солнечных лучей, пыли, влаги и резких перепадов температур.
· Избегайте ударов и падений прибора. Конструкция прибора включает высококачественные линзы и зеркала, которые могут быть повреждены в случаях неправильного использования.
· Чистку оптических деталей (линз) проводите профессиональными материалами для чистки линз с многослойными покрытиями.
· Корпус прибора NVMT 5 чистите мягкой чистой тканью, слегка пропитанной вазелином.
Повреждения прибора в результате несоблюдения этих указаний ликвидирует гарантию.
УСТАНОВКА БАТАРЕЙ

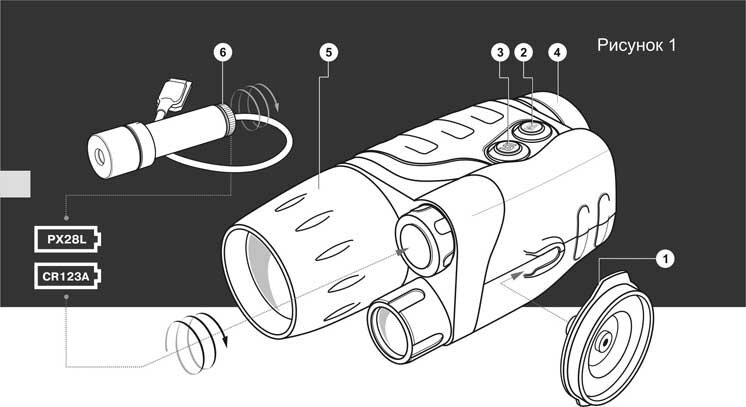

Для установки батареи CR123A отвинтите крышку батарейного отсека. Установите элемент питания в батарейный отсек таким образом, чтобы "-" и "+" соответствовали маркировке на крышке батарейного отсека. Установив элемент питания, завинтите крышку отсека.
Отвинтите крышку батарейного отсека (6) лазерного целеуказателя (ЛЦУ), установите элементы питания РХ28L в контейнер батарей в соответствии с маркировкой. Закрутите крышку батарейного отсека.
ИСПОЛЬЗОВАНИЕ ПРИБОРА
В Вашем приборе ночного видения NVMT 5 используются одна батарея CR123A. Убедитесь, что она установлена в соответствии с указаниями, изложенными в разделе ”Установка батарей”.
ИСПОЛЬЗОВАНИЕ МОНОКУЛЯРА
· Перед тем как включить прибор, войдите в темную зону.
· Снимите крышку с объектива (1) и вставьте ее в гнездо сбоку.
· Включите прибор нажатием кнопки (2) .
· Вы можете проверить Ваш прибор, не снимая крышки с объектива в освещенной зоне. Практически это не выведет из строя ваш прибор.
|
· При необходимости нажмите кнопку действия инфракрасного излучения (3), которая расположена рядом с кнопкой включения прибора, для усиления видимости в темных условиях.
· Наведите Ваш прибор на объект, удаленный на расстоянии около 100 м и вращением окуляра (4) и объектива (5) добейтесь максимального качества изображения.
После данной настройки в независимости от расстояния и других условий не вращайте окуляр.
· Наведите прибор на интересующий Вас объект и вращением объектива (5) добейтесь нормального качества изображения.
· Когда Вы закончите работу с монокуляром NVMT 5, наденьте крышку на объектив и уложите прибор в чехол.
· Если на Вашем приборе горят индикаторы включения прибора (зеленый) и ИК-осветителя (красный), Вам необходимо выключить прибор, нажав соответствующие кнопки.

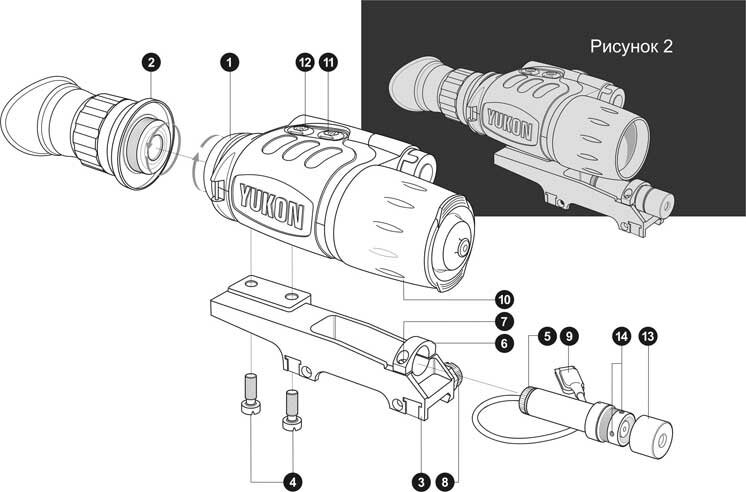

ИСПОЛЬЗОВАНИЕ ПРИЦЕЛА
· Вывинтите окуляр монокуляра (1) против часовой стрелки.
· Ввинтите окуляр прицела (2), входящий в комплект по часовой стрелке.
· Закрепите ЛЦУ на креплении-кронштейне (3) с помощью прижима (6) и винтов (7).
· Закрепите монокуляр на крепление- кронштейн (3) при помощи двух винтов (4).
· Закрепите крепление- кронштейн для прицела (3) на оружии при помощи винтов (8).
· Закрепите на цевье оружия кнопку включения (9) ЛЦУ.
· Перед тем как включить прибор, войдите в темную зону.
· Снимите крышку с объектива (10) и вставьте ее в гнездо сбоку.
· Включите прибор нажатием кнопки (12) .
· Вы можете проверить Ваш прибор, не снимая крышки с объектива в освещенной зоне. Практически это не выведет из строя ваш прибор.
· При необходимости нажмите кнопку действия инфракрасного излучения (11), которая расположена рядом с кнопкой включения прибора, для усиления видимости в темных условиях.
· Наведите Ваш прибор на объект, удаленный на расстоянии около 100 м и вращением окуляра (2) и объектива (10) добейтесь максимального качества изображения. После данной настройки в независимости от расстояния и других условий не вращайте окуляр.
· Наведите прибор на интересующий Вас объект и вращением объектива (10) добейтесь нормального качества изображения.
· После установки прицела на ружье необходимо произвести его пристрелку. Свинтите с ЛЦУ бленду (13) и с помощью винтов регулировки угла (14) отрегулируйте точку прицеливания. Пристрелка ЛЦУ осуществляется аналогично прицелам. Завинтите бленду ЛЦУ (13).
· Используйте ЛЦУ при стрельбе, удерживая кнопку включения (9), нажатой в необходимых случаях.
|
· Когда Вы закончите работу с прицелом NVMT 5, наденьте крышку на объектив, снимите прибор и ЛЦУ с крепления, уложите прибор в чехол.
· Если на Вашем приборе горят индикаторы включения прибора (зеленый) и ИК-осветителя (красный), Вам необходимо выключить прибор, нажав соответствующие кнопки.
ВНИМАНИЕ
Ваш прибор может быть использован на сильном холоде. Однако, когда Вы внесли прибор с холода в теплое помещение, необходимо подождать в течение 5 часов перед повторным использованием прибора для избежания появления конденсата на линзах и электронно-оптическом преобразователе.
ОБСЛУЖИВАНИЕ
Уход за прибором NVMT 5 очень прост:
· Чистите линзы промышленными средствами для чистки линз с многослойным покрытием (можно использовать чистый спирт).
· Убирайте пыль или грязь с линз, используя мягкую салфетку.
· Чистите корпус прибора NVMT 5 мягкой, чистой тканью, слегка пропитанной вазелином.
ХРАНЕНИЕ
Следует всегда хранить прибор NVMT 5 в чехле в сухом, хорошо вентилируемом помещении, подальше от вентиляционных шахт и нагревательных приборов. Температура не должна быть ниже +100C. Влажность не должна превышать 70%. Если прибор будет храниться более 2-х месяцев, необходимо извлечь элемент питания.
ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
Прибор не включается...
Проверьте правильность установки батареи, установите ее в соответствии с маркировкой. Убедитесь, что контакт в контейнере батареи чистый и на нем нет следов коррозии. При необходимости очистите контакт. Убедитесь, что наружный контактный лепесток не сломан.Замените батарею, возможно, ее ресурс полностью исчерпан. Проверьте, нажата ли кнопка “ON”.
Мелкие темные точки на изображении...
Эти точки обусловлены технологией изготовления электронно-оптического преобразователя (ЭОП), установленного в приборе. Они не влияют на работу, надежность и долговечность прибора.
Изображение моргает, пульсирует или “снежит”...
Изображение может моргать или пульсировать при работе в яркой зоне. Закройте объектив крышкой и войдите в темную зону. Время восстановления прибора зависит от длительности его пребывания в яркой зоне и может составить от нескольких минут до нескольких часов. Изображение может моргать в течение первых нескольких секунд после включения прибора даже в темной зоне, но затем его работа стабилизируется. Изображение может “снежить” в течение нескольких минут после засветки включенного прибора ярким источником света (дневной свет, фары автомобиля, костер), а также при работе в полной темноте.
Изображение не фокусируется...
Настройте фокус окуляра и фокус объектива (см. раздел “Использование прибора”). Проверьте, не запотели ли линзы и не покрыты ли они пылью - почистите наружные поверхности линз мягкой хлопчатобумажной тканью. Замените батарею, возможно, ее напряжение менее 2,2 В. Если Вы перенесли прибор с холода в теплое помещение, возможно запотевание внутренних линз - после пребывания в теплом помещении в течение 2-х часов запотевание исчезнет.
Видимость уменьшается или исчезает...
Яркие источники света, например фары автомобиля, могут привести к уменьшению или исчезновению видимости и морганию изображения. Выключите прибор и уберите его с источника света, видимость восстановится через несколько минут.
|
|
)
